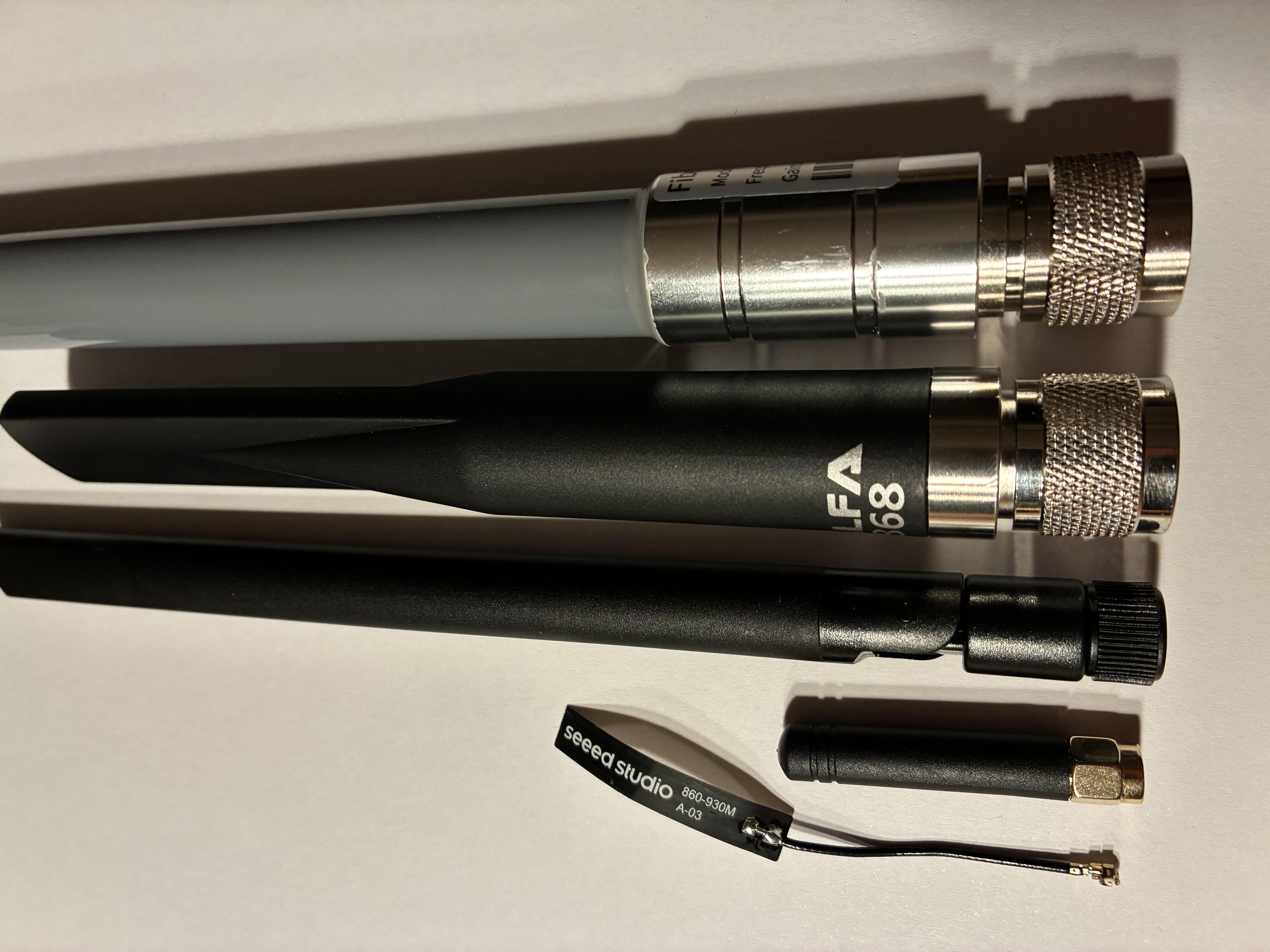

In diesem Beitrag teile ich meine Erfahrungen mit vier Antennen für 868 MHz LoRa-Anwendungen. Alle Messungen wurden mit meinem LiteVNA getätig und in einer Tabelle mit Herstellerangaben zusammengefasst. Die Antennen – ZIISOR SMA-J 3.5 dBi, die SMA-Male Gummi-Antenne, oft bei LilyGo- und Heltec-Geräten mitgeliefert, die CDEBYTE TX868-BLG-26 Fiberglas-Antenne und die Alfa 868 5acm – habe ich auf ihre Leistung und Eignung für Lora-Projekte getestet. Alle Antennen sowie das Testequipment wurden von mir privat gekauft. Zunächst ein Überblick über die gängigen Anschlussarten, um ihre Unterschiede und Einsatzmöglichkeiten zu verstehen.
Gängige Anschlussarten im Überblick #

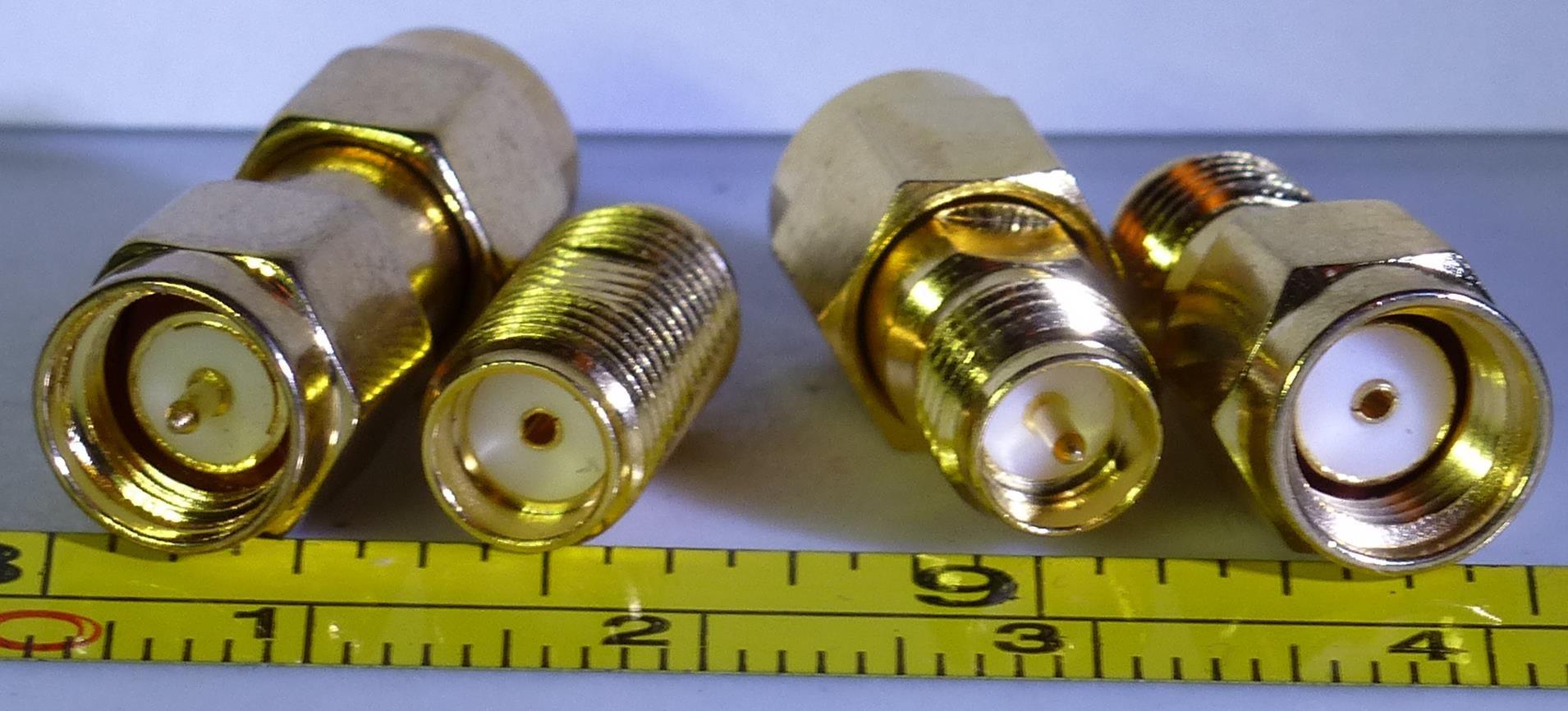

SMA #
SMA-Anschlüsse sind kompakte Schraubverbindungen, weit verbreitet bei LoRa-Boards wie LilyGo oder Heltec. Standard-SMA hat einen Male-Anschluss mit Stift und eine Female-Buchse, während RP-SMA, also Reverse Polarity, die Polarität vertauscht, sodass Male die Buchse und Female den Stift hat. SMA ist robust, einfach zu handhaben und ideal für modulare IoT-Projekte, bei denen Antennen schnell getauscht werden.

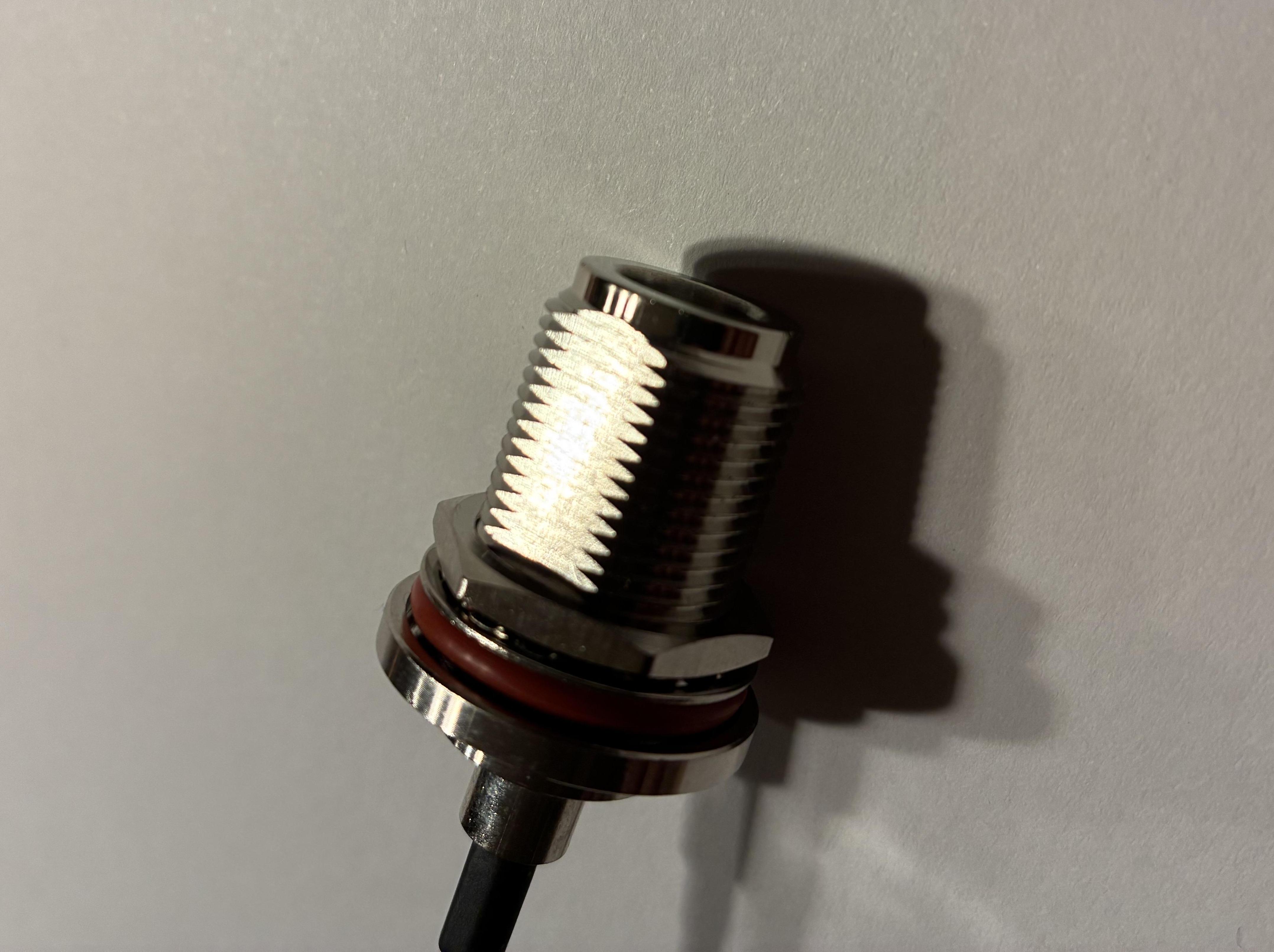

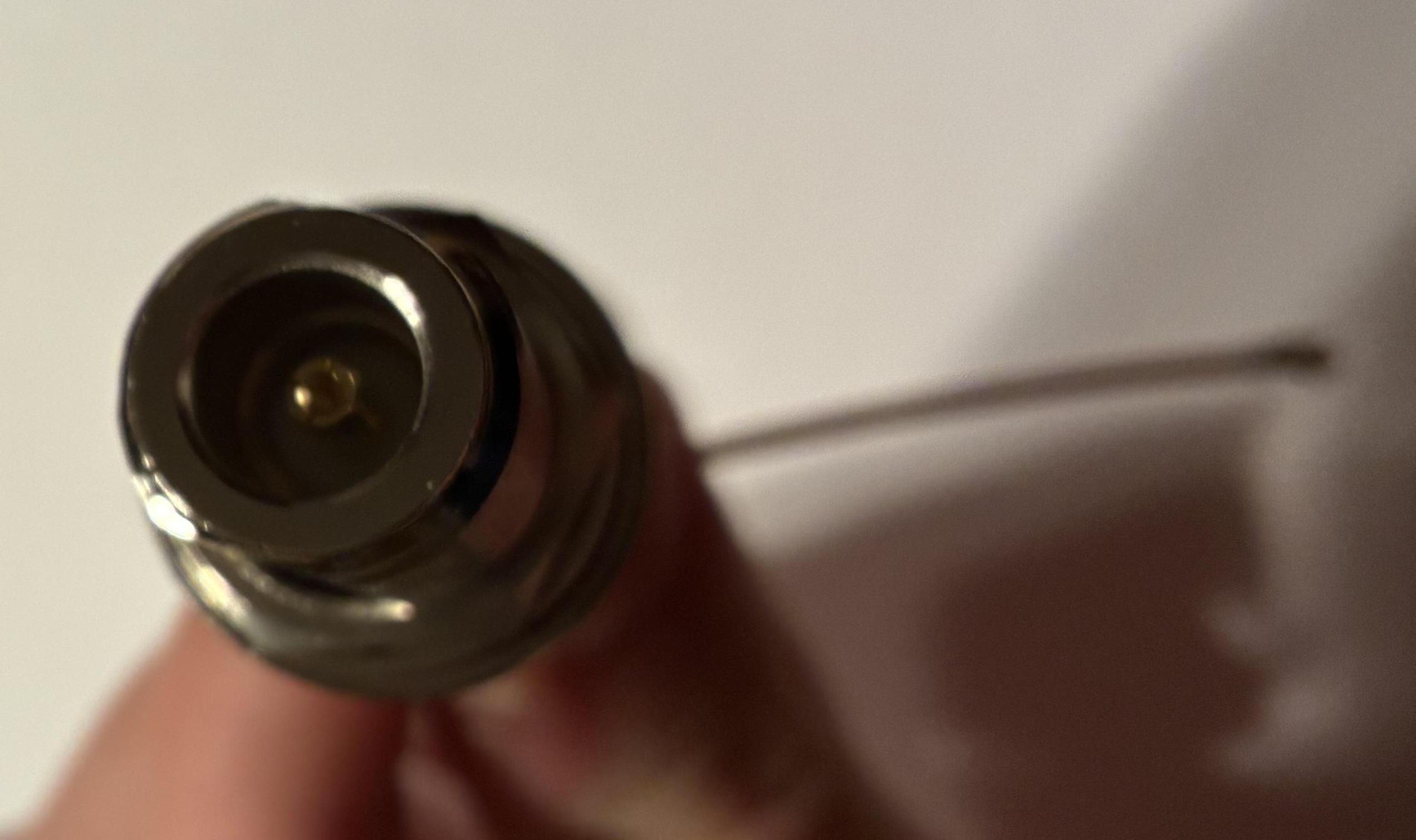

N-Type #
N-Type-Anschlüsse sind größer und langlebiger als SMA, perfekt für Outdoor-Anwendungen, da sie höhere Sendeleistungen aushalten und oft wetterfest sind. Sie sind die erste Wahl für stationäre LoRa-Gateways oder professionelle Funkinstallationen.

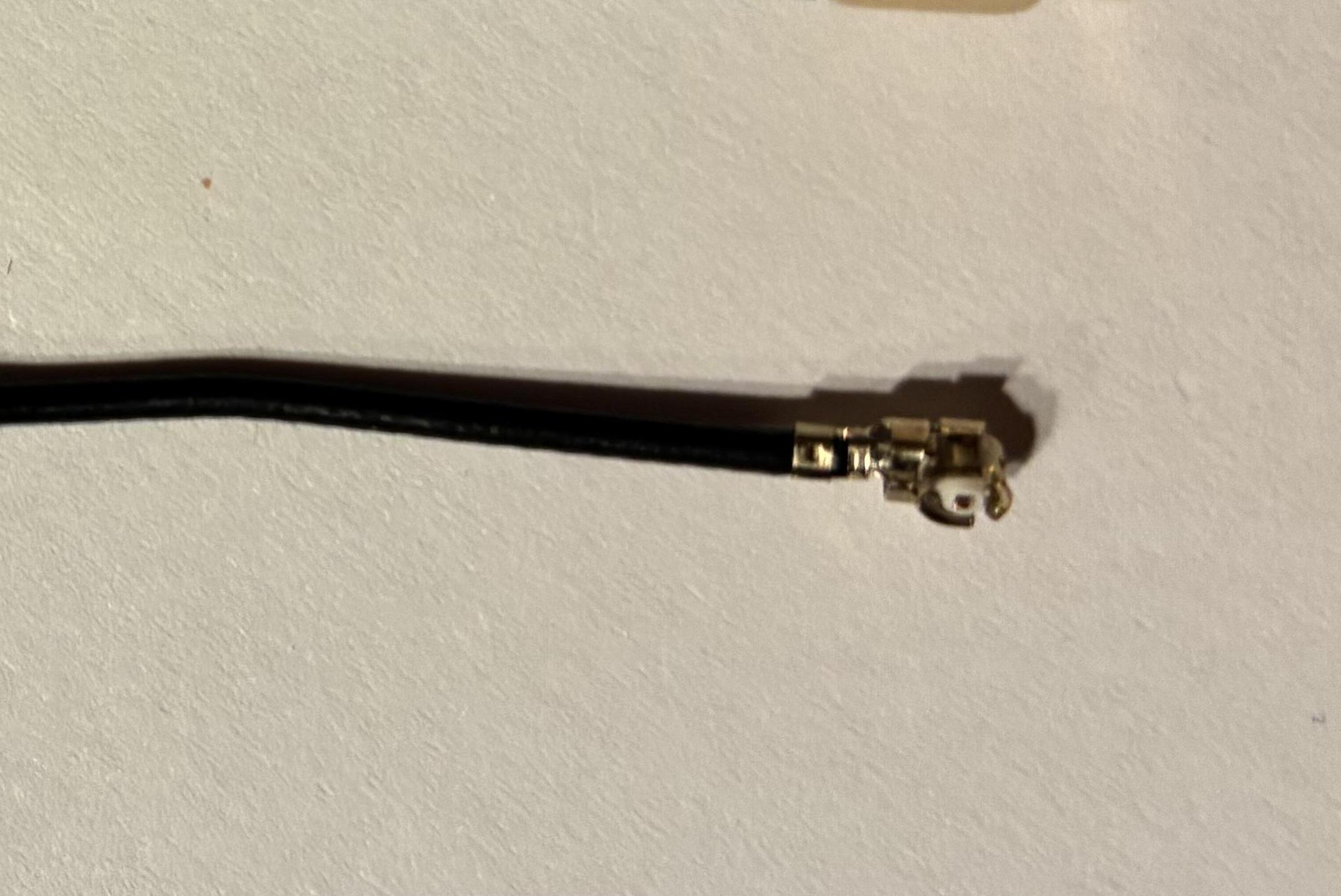

IPEX #
IPEX, auch U.FL genannt, sind winzige Steckverbinder direkt auf Platinen. Sie werden in kompakten LoRa-Modulen oder kleinen IoT-Boards eingesetzt, wo Platz entscheidend ist. Für Messungen oder größere Antennen ist oft ein Adapter auf SMA oder N-Type nötig.

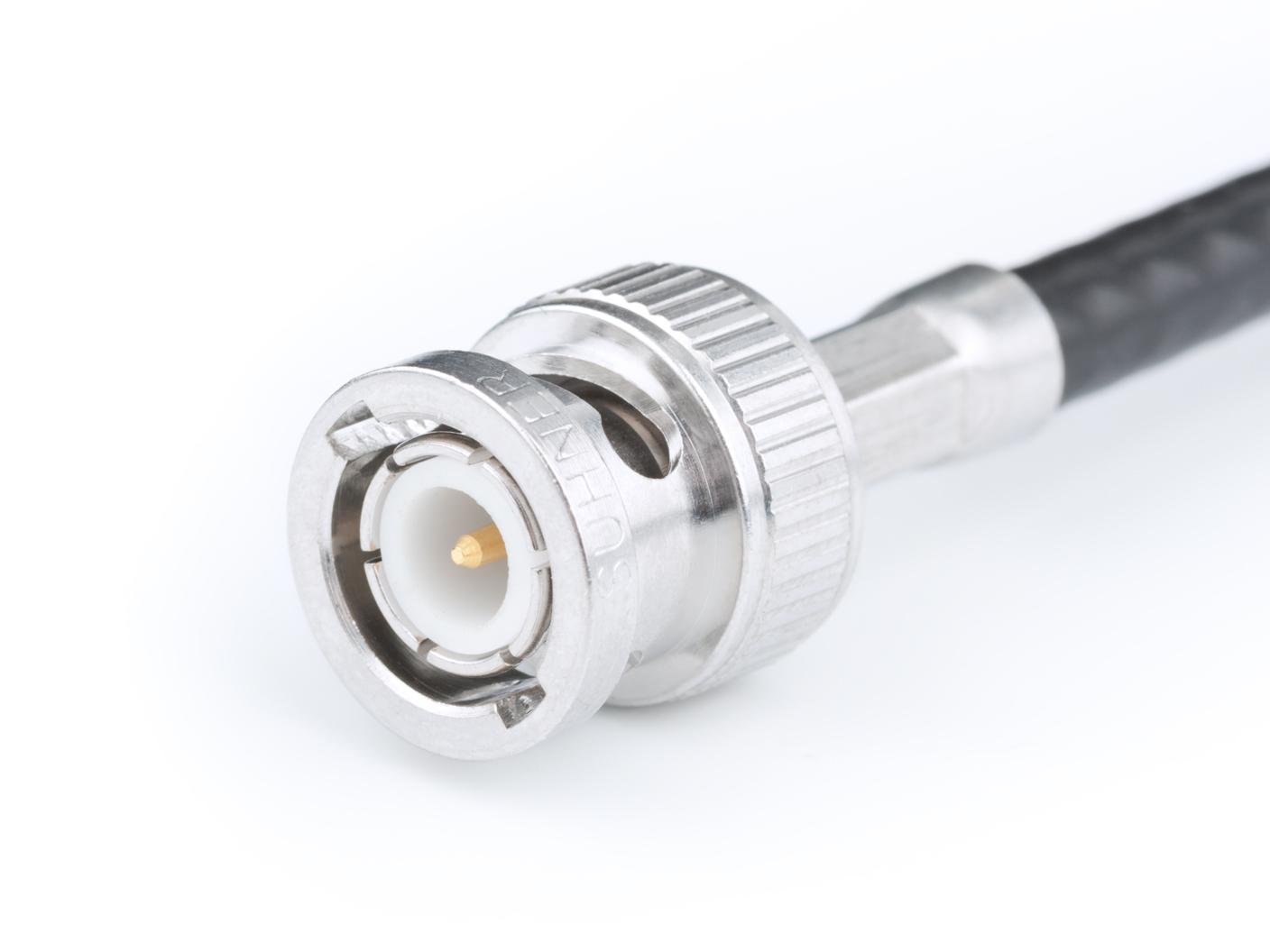

BNC #
BNC-Anschlüsse nutzen einen Dreh- und Schnappmechanismus, beliebt in Laboren und beim Amateurfunk. In modernen LoRa-Geräten sind sie selten, eignen sich aber hervorragend für temporäre Testaufbauten oder Experimente.
Was ist SWR? #
SWR (Standing Wave Ratio, Stehwellenverhältnis) misst, wie gut eine Antenne an das Übertragungssystem (z. B. ein LoRa-Board) angepasst ist. Es gibt an, wie viel der gesendeten Energie reflektiert wird. Ein niedriger SWR (z. B. 1.0 bis 1.5) bedeutet eine gute Anpassung und effiziente Energieübertragung. Ein hoher SWR (z. B. über 2.0) weist auf Verluste hin, die die Reichweite und Leistung verringern.
Spezifikationen und Messungen #
Die folgende Tabelle fasst die Spezifikationen und meine SWR-Messungen der getesteten Antennen zusammen, ergänzt um praktische Einsatzempfehlungen.
| Eigenschaft | ZIISOR SMA-J 3.5 dBi | SMA-Male Gummi-Antenne (LilyGo/Heltec) | CDEBYTE TX868-BLG-26 | Alfa 868 5acm |
|---|---|---|---|---|
| Frequenzbereich | 868 MHz | 868 MHz (typisch 860–870 MHz) | 860–940 MHz | 865–868 MHz |
| Gemessenes SWR | 1.370 (beste SWR bei 90° Biegung) | 1.698–2.093 | 1.236 | 1.182 |
| Gewinn | 3.5 dBi | 2–3 dBi (typisch) | 3 dBi | 5 dBi |
| Anschluss | SMA-J | SMA-Male | N-Male | N-Male |
| VSWR (Hersteller) | ≤ 1.5 | ≤ 2.0 (typisch) | < 2.0 | ≤ 2.0 |
| Polarisation | Vertikal | Vertikal/Linear | Vertikal | Vertikal |
| Strahlungsrichtung | Runddirektional | Runddirektional | Runddirektional | Runddirektional |
| Eingangsimpedanz | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| Leistung | 10 W / 20 W | 50 W (typisch) | 100 W | Nicht angegeben |
| Höhe/Abmessungen | 52–200 mm | Ca. 150–170 mm (typisch) | 260 mm (Durchmesser: 20 mm) | 180 mm (Durchmesser: 22 mm) |
| Material | TPEE | Gummi/Rubber | FRP (Fiberglas) | Nicht angegeben |
| Gewicht | Nicht angegeben | Leicht (ca. 20–30 g, typisch) | 120 g | 43 g |
| Arbeitstemperatur | -30 °C bis +75 °C | -20 °C bis +60 °C (typisch) | Nicht angegeben | -40 °C bis +85 °C |
| Arbeitsfeuchtigkeit | 5 %–95 % | 5 %–95 % (typisch) | Nicht angegeben | 95 % @ 25 °C |
| Farbe | Schwarz | Schwarz | Nicht angegeben | Nicht angegeben |
| Einsatzszenario | Mobil oder stationär (guter Mittelweg) | Mobil (nicht empfohlen) | Stationär (Tähler, Outdoor) | Stationär (weite Strecken) |
Meine Beobachtungen #

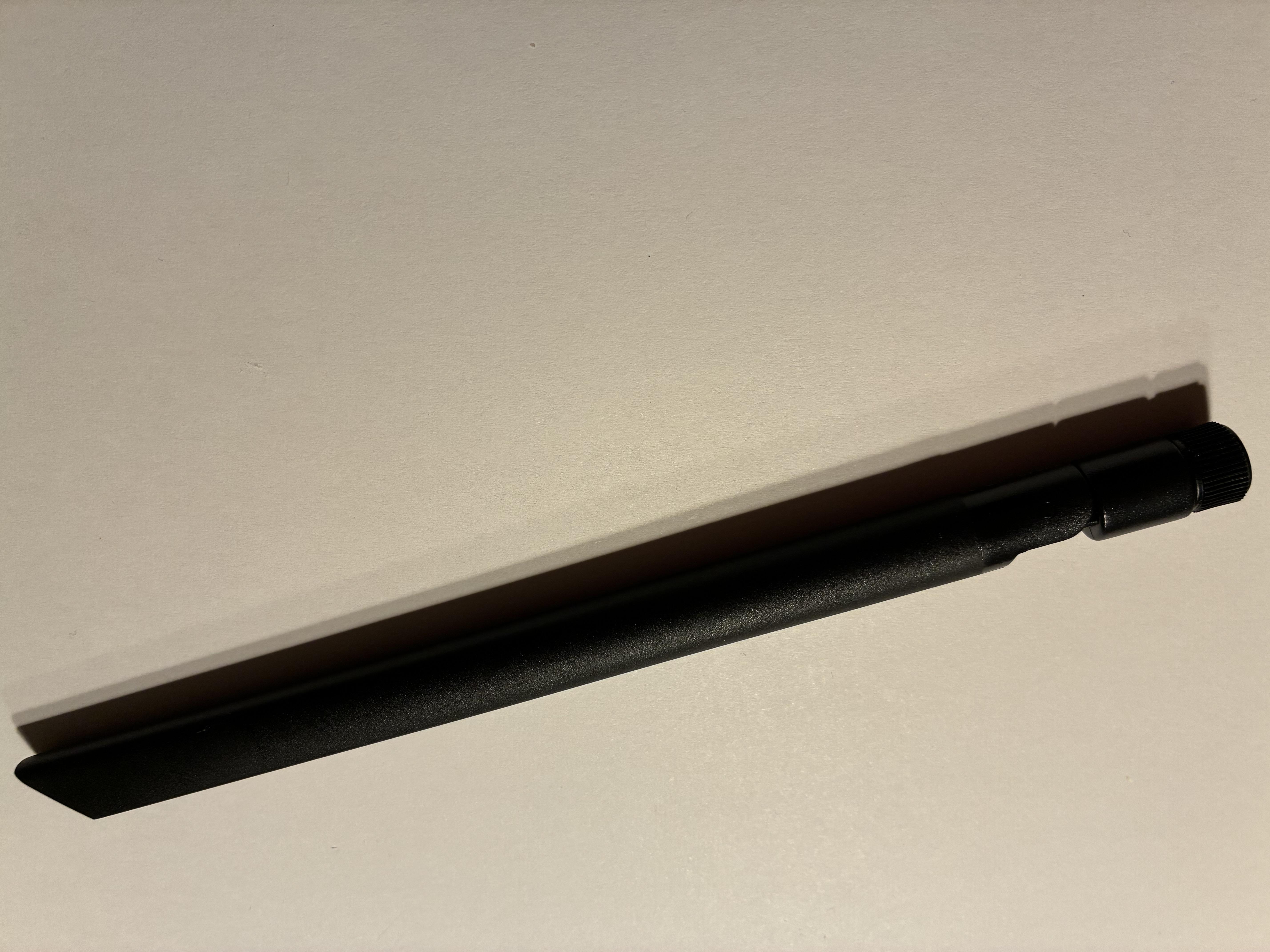

ZIISOR SMA-J 3.5 dBi #
Mit einem SWR von 1.370 bei 90° Biegung bietet diese Antenne eine solide Leistung und ist ein guter Allrounder. Sie eignet sich sowohl für mobile als auch stationäre Setups und ist eine zuverlässige Wahl für Bastler, die einen Mittelweg zwischen Reichweite und Flexibilität suchen. Die kompakte Bauweise und das TPEE-Material machen sie robust für den Alltag. ZIISOR SMA-J 3.5 dBi kaufen.

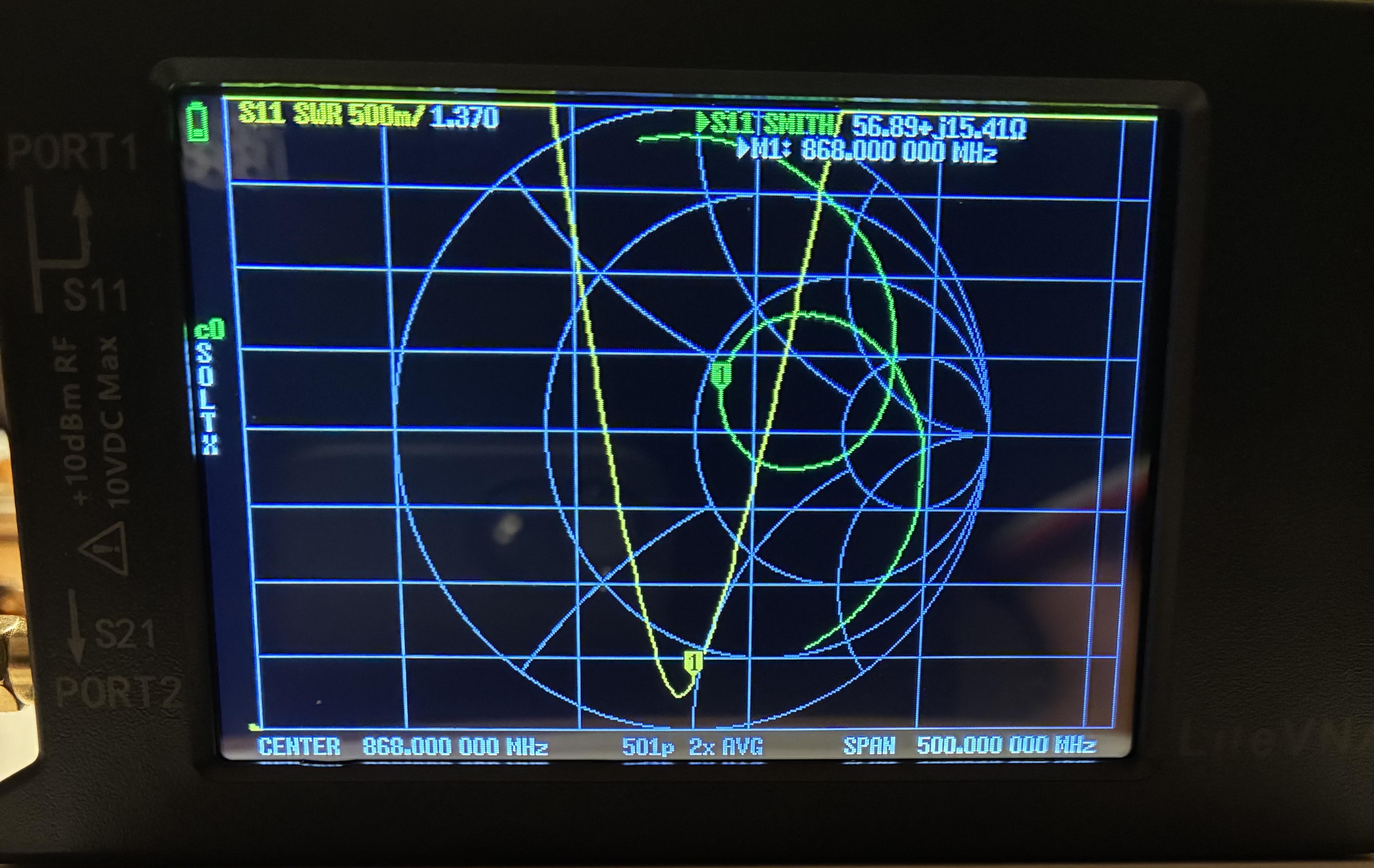

ZIISOR SMA-J 3.5 dBi - SWR #

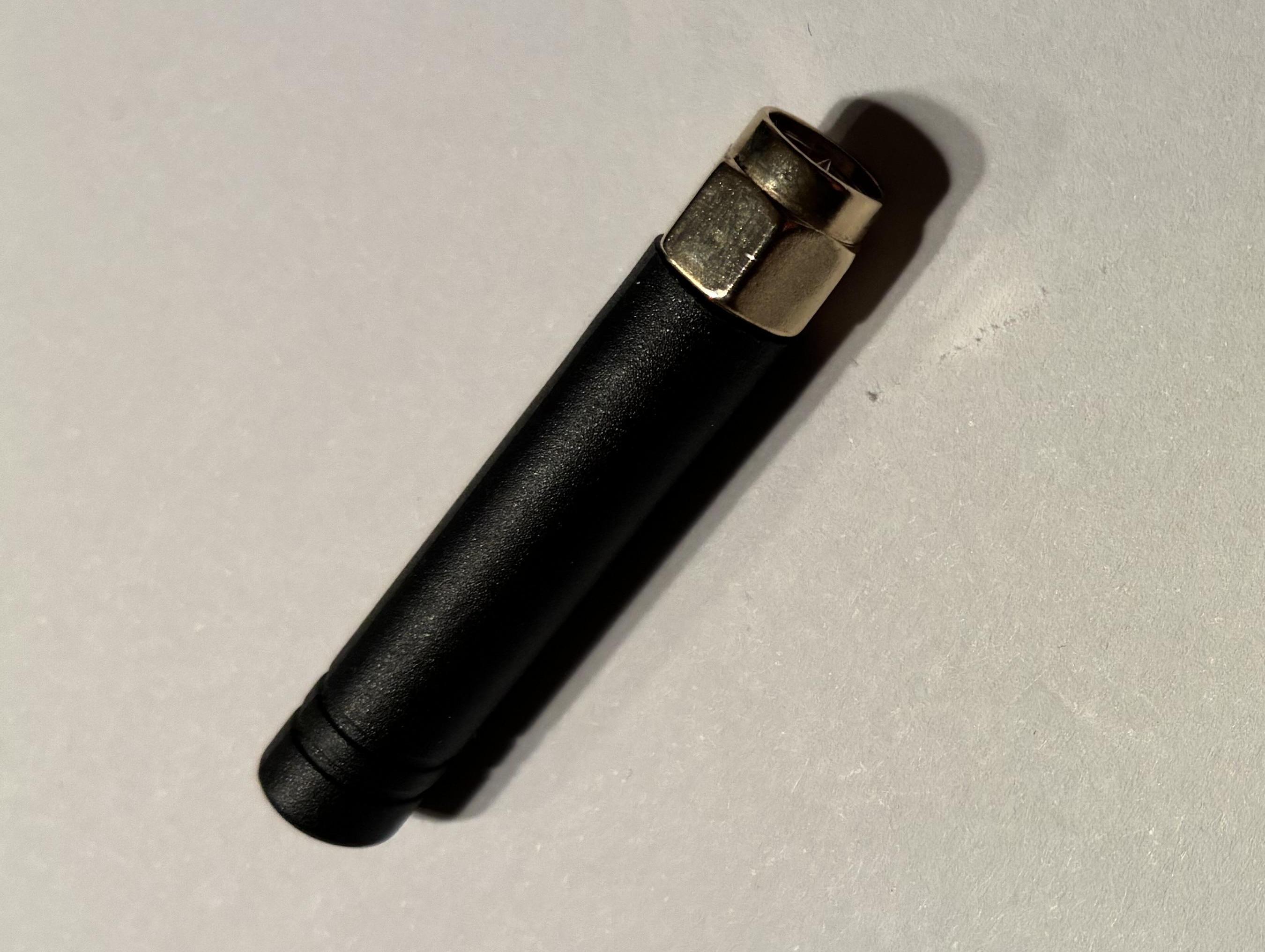

SMA-Male Gummi-Antenne (LilyGo/Heltec) #
Diese Antenne wird oft mit LilyGo- oder Heltec-Boards wie dem T-Beam oder LoRa32 geliefert und ist für mobile Bastelprojekte gedacht. Allerdings zeigt mein SWR-Test (1.698–2.093) eine mäßige Anpassung, und die Qualität ist eher niedrig. Ich empfehle, sie nur für erste Tests zu nutzen und nach Möglichkeit durch eine bessere Alternative wie die ZIISOR zu ersetzen.

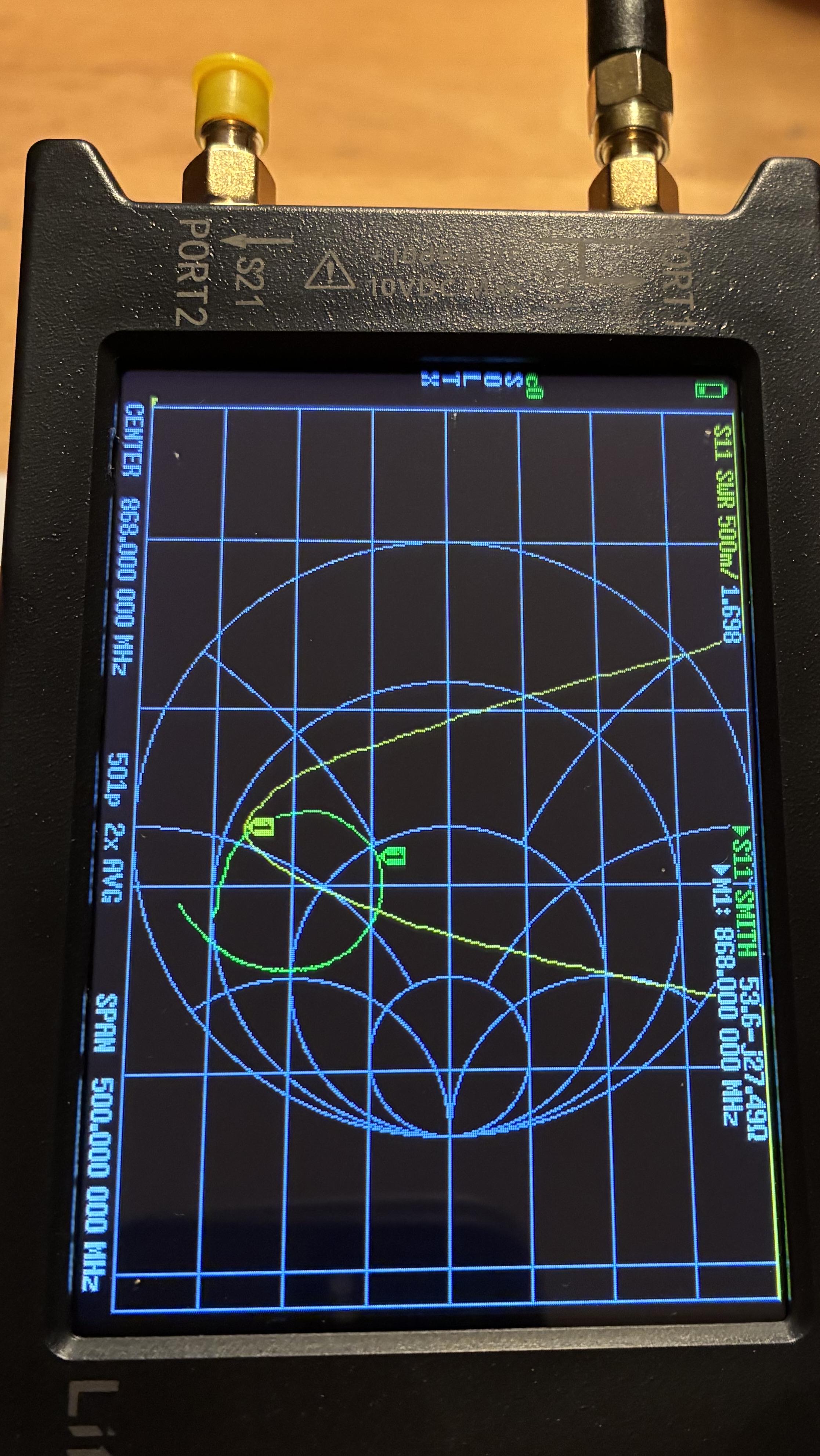

Gummi-Antenne - SWR #

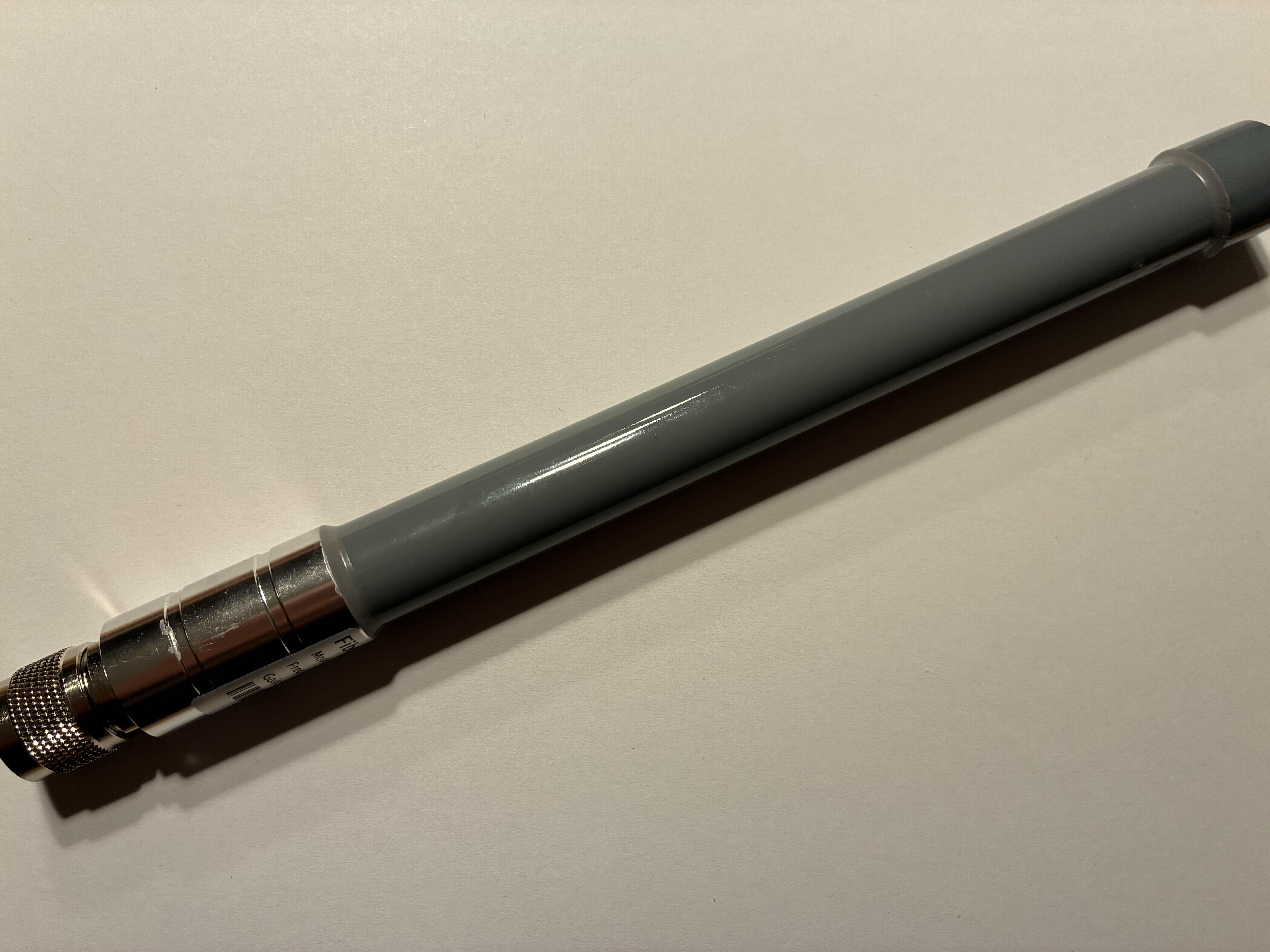

CDEBYTE TX868-BLG-26 #
Diese Fiberglas-Antenne ist ein Kraftpaket für stationäre Setups, besonders für Anwendung oberhalb von Tählern, da ihr 3 dBi Gewinn eine breite Abdeckung bietet. Mein SWR-Messwert von 1.236 ist hervorragend und die Antenne ist in Deutschland deutlich besser verfügbar als die Alfa 868. Mit robustem Fiberglas ist sie ideal für Outdoor-Einsätze. CDEBYTE TX868-BLG-26 kaufen.
TX868-BLG-26 - SWR #

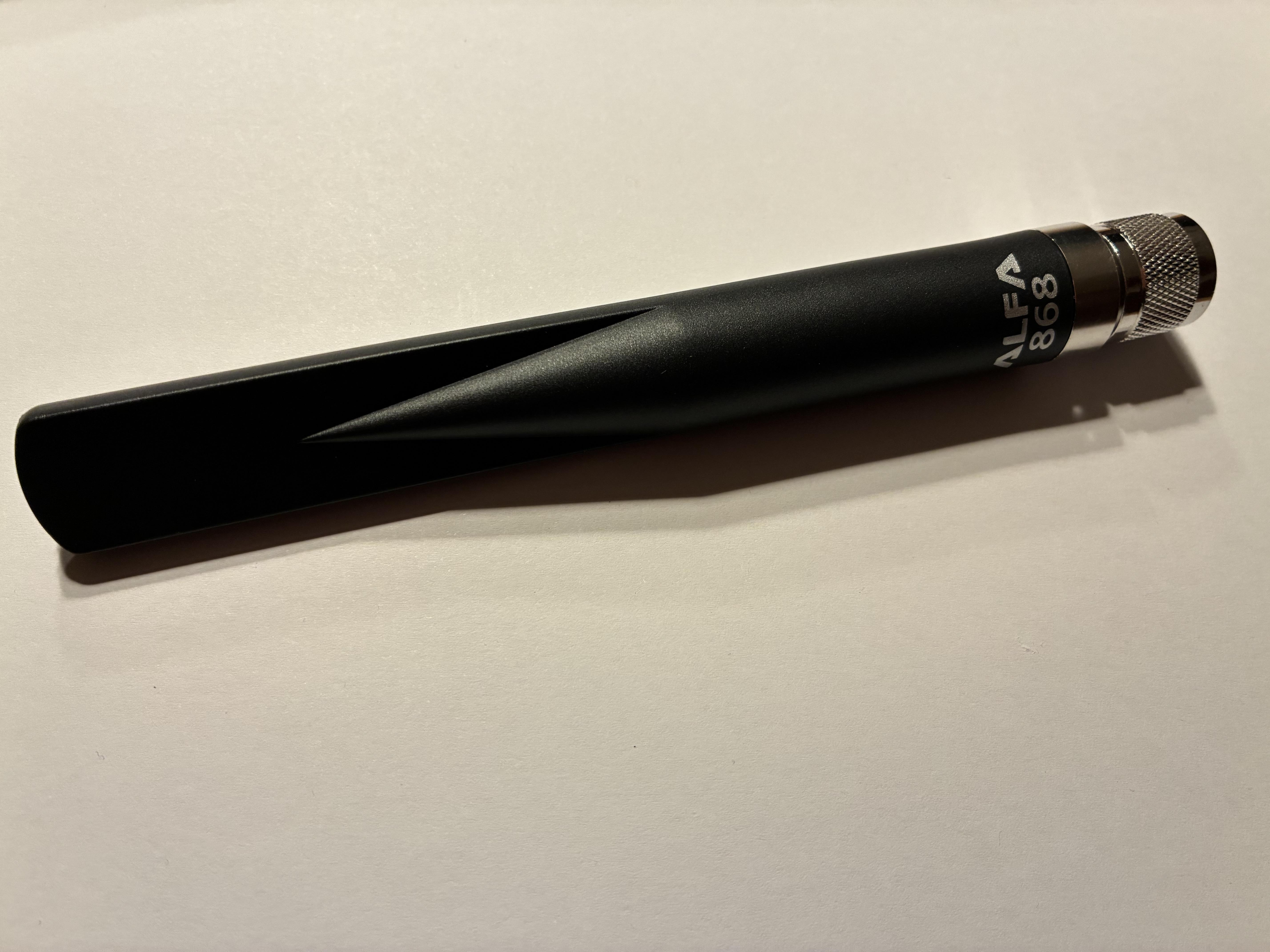

Alfa 868 5acm #
Mit einem SWR von 1.182 und 5 dBi Gewinn ist diese Antenne mein Favorit für stationäre Setups, bei denen maximale Reichweite gefragt ist. Sie ist perfekt für weite Strecken. Das geringe Gewicht (43 g) und die hohe Temperaturstabilität sind Pluspunkte, aber die Verfügbarkeit in Deutschland ist eingeschränkt, was die Beschaffung erschweren kann. Alfa 868.

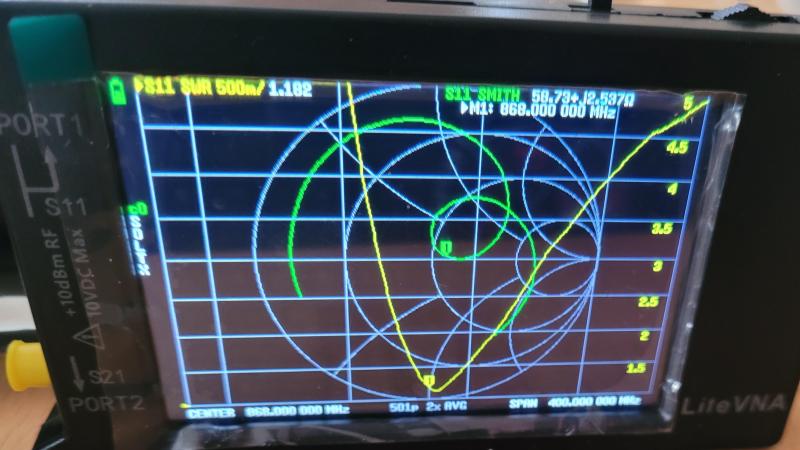

Alfa 868 5acm - SWR #
Fazit #
Die Wahl der Antenne hängt von deinem Projekt ab, für vielseitigen Einsatz ist die ZIISOR SMA-J 3.5 dBi eine starke Wahl, da sie Flexibilität und solide Leistung kombiniert. Die SMA-Male Gummi-Antenne, oft bei LilyGo- und Heltec-Geräten dabei, solltest du wegen ihrer schlechten Qualität vermeiden oder nur für erste Experimente nutzen. Für stationäre Setups mit Fokus auf Tähler oder breite Abdeckung ist die CDEBYTE TX868-BLG-26 top. Für maximale Reichweite in stationären Anwendungen ist die Alfa 868 unschlagbar, wenn du sie ergattern kannst. Teste die Ausrichtung deiner Antenne (z. B. 90° Biegung bei der ZIISOR), das kann die Leistung deutlich verbessern! Schreibe mir gerne deine Erfahrungen an blog@lucabolanz.de!
